Стереоусилитель мощности

Серию компонентов V возглавляют две модели усилителей мощности: моноблоки M 10 и стереоусилитель S 10. Эти модели уникальным образом сочетают в себе классический ламповый подход, последние достижения полупроводниковых технологий и необычную топологию схемы. Во входном каскаде применены лампы, потому что именно там определяется феномен звукового почерка усилителя, его "аудиофильные" свойства. От выходного каскада же требуется мощность, ее должно хватать с запасом. Получение достаточной мощности с помощью ламп трудно реализуемо в реальных условиях домашнего применения с его естественными ограничениями по тепловыделению и электробезопасности. Таким образом, выходной каскад разумно реализовать на современных транзисторах, не забывая тщательно настроить усилитель в целом, чтобы заставить эти два подхода работать как единое целое. Концептуально схемная идеология М 10 и S 10 уникальна и никогда еще не использовалась. Благодаря ей S 10 исключительно линеен и стабилен в работе и не требует абсолютно никакой коррекции с помощью обратной связи. Мы объединили все достоинства ламповых и транзисторных технологий, избавившись от их недостатков!

Создавая усилители М 10 и S 10 мы не ориентировались на очередного колосса из серии супермощных неподъемных гигантов, усилитель задумывался гибким в работе, чтобы его режимы работы определяло не количество ватт выходной мощности, а запросы усиливаемого музыкального сигнала. Более того, владелец М 10 может сам подстроить работу усилителя в соответствии с личными представлениями о звуке, используемыми акустическими системами и требуемой громкостью прослушивания. В режиме "HighPower" ("Запас по мощности") M 10 и S 10 без ущерба качеству звука обеспечивают максимум мощности для запросов самых требовательных акустических систем и громкого прослушивания в большом помещении. Если же огромная выходная мощность не является необходимостью, то в режиме "HighCurrent" ("Класс А") увеличивается ток смещения выходного каскада, который переводится в чистый класс А при выходной мощностью до 60 Вт (M 10) или 35 Вт (S 10) и в класс АВ при более высокой мощности. При желании усилитель М 10 можно также использовать в полноценном режиме полосного усиления bi-amping (для этого служат два выходных каскада и две пары выходных клемм). Все эти варианты позволяют оптимально настроить звучание М 10 и S 10 в соответствии с используемыми АС и личными вкусами слушателя.

Усилители мощности М 10 и S 10 полностью совместимы с самыми разными предварительными усилителями, хотя естественной рекомендацией будет наш ламповый пред P 10 2, который составит идеальную пару: предусилитель Р10 2 имеет полностью симметричную схему и симметричные (балансные) выходы (как опция могут быть установлены 4-контактные разъемы с шиной триггерного сигнала), плюс к тому управление всей системой осуществляется по шине R-Link, в том числе включение и выключение.

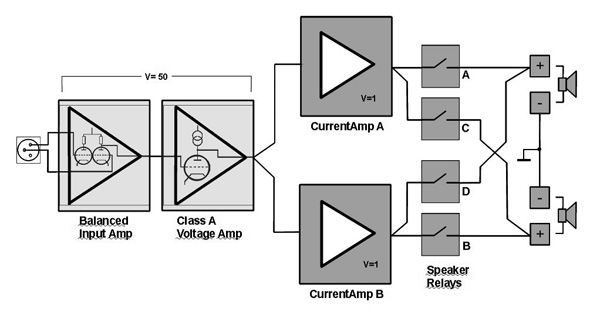

Уникальная топология схемы

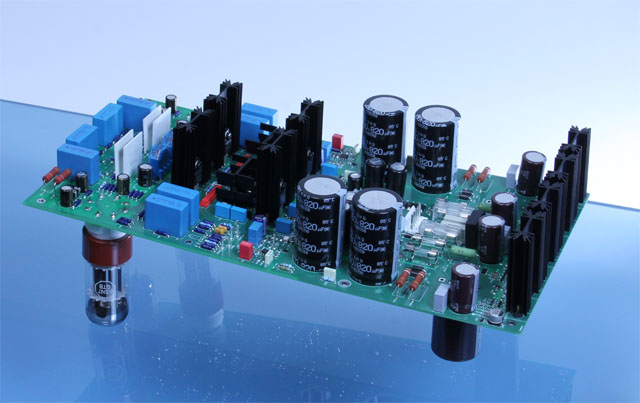

Общая концепция схемы M 10 и S 10 не имеет аналогов в мире: усилитель напряжения ламповый и работает в чистом классе А, что определяет музыкальный и гармонически точный характер звучания. Схема его каскодная. Второй каскад усилителя напряжения в М 10 реализован на двух триодах 6SN7 в параллельном включении и с большим током покоя, что обеспечивает малое выходное сопротивление и отличное согласование с последующими каскадами токового усиления. В S 10 эти функции возложены на необычную схему, реализованную на высоковольтных полевых транзисторах, характеристики которых во многом схожи с характеристиками электровакуумными триодов.

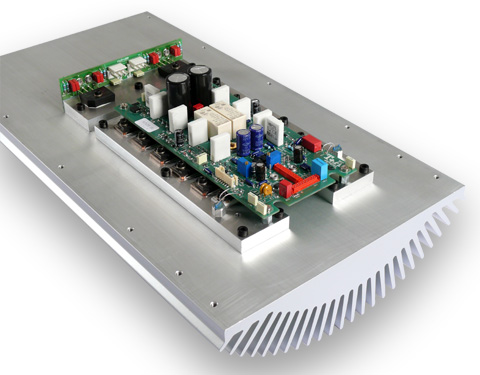

В выходных цепях усиления тока используется драйвер на полевых транзисторах с изолированным затвором, характеристики которого удачно дополняют характеристики входных каскадов. Оконечный каскад реализован на двадцати высоколинейных биполярных транзисторах с кольцевым эмиттером. Этот тип транзисторов удовлетворяет самым строгим запросам по величине усиливаемого токам и рабочему диапазону частот.

Линейность

Каждый каскад усиления в M 10 и S 10 — высоколинейный и не вносит искажений. Добиться этого непросто и для этого потребовались только самые лучшие компоненты, самым тщательным образом подобранные друг к другу с помощью уникального заводского оборудования, отбирающего набор деталей для каждого выпускаемого усилителя. Высочайшая линейность схемы позволила полностью отказаться от коррекции с помощью отрицательной обратной связи. Дополнительное преимущество этого заключается также в устранении влияния нагрузки (акустических систем) на характеристики усилителя.

Высокая энергоемкость

В M 10 и S 10 используются по три самостоятельных блока электропитания узлов схемы и, соответственно, по три высококачественных тороидальных силовых трансформатора с исключительно малым магнитным рассеиванием. Высоковольтный блок питания для ламповой части схемы располагается в верхней части корпуса, под лампами и обеспечивает исключительно стабильное напряжение с исчезающе малыми пульсациями (10 частей на миллион).

Два силовых трансформатора по 1000 Вт каждый питают два идентичных выходных каскада, общая емкость конденсаторов сглаживающего фильтра составляет более 180 000 мкФ. Таким образом гарантируется огромный запас энергоемкости усилителя, готовый в любую секунду удовлетворить все мыслимые запросы звуковоспроизведения.

Эти два блока электропитания расположены в нижней части корпуса, а их трансформаторы экранированы стальными кожухами и залиты демпфирующим копмаундом.

Режимы High Current / High Power

Необычная особенность усилителей мощности M 10 и S 10 — переключение режимов работы выходного каскада с помощью изменения напряжения питания. В режиме "HighCurrent" ("Класс А") оно составляет ±50 В или ±40 В соответственно, а в режиме "HighPower" ("Запас по мощности") — ±100 В или ±80 В. Меньшее напряжение питания выходного каскада позволяет более чем в два раза увеличить ток смещения мощных транзисторов и перевести режим работы в чистый класс А с мощность около 60 Вт у М 10 и около 35 Вт у S 10. При использовании акустических систем с высокой чувствительностью этот режим является оптимальным и в целом рекомендуется для прослушивания музыки с обычными уровнями громкости. В режиме "HighPower" ("Запас по мощности") усилитель развивает мощность до 1500 Вт при нагрузке 2 Ом и рекомендуется для низкочувствительных акустических систем и в целом для прослушивания на высокой громкости и в больших помещениях.

Интеллектуальное управление и схема защиты

M 10 и S 10 требуют при включении "мягкого" запуска, иначе огромная энергоемкость усилителя перегрузит электросеть вашего дома. Мягкий старт реализован под управлением интеллектуальной микропроцессорной схемы, которая также управляет схемами защиты и другими режимами управления усилителем. Эта система также отслеживает напряжение в электросети, внутреннее электропитание усилительных каскадов и рабочую температуру основных узлов усилителя и контролирует выходной сигнал, чтобы не повредить усилитель и подключенные акустические системы в случае аварийных ситуаций: короткого замыкания, перегрузки, постоянного тока. Состояние системы защиты индицируется на дисплее на передней панели.

Бескомпромиссная механическая конструкция

Наша серия стереокомпонентов V без преувеличения установила новую планку качества изготовления и конструкции, мастерства металлообработки. M 10 и S 10— не исключение, для них разработчики отобрали наилучшие материалы и технологии. Радиаторы охлаждения изготавливаются с помощью единого механического процесса с использованием пресса огромной мощности, даже экранирующие элементы вытачиваются из цельного куска металла. Такой мощный усилитель не может не выделять тепло, но массивная система охлаждения эффективно справляется с тепловыделением, так что принудительное охлаждение M 10 и S 10 с помощью внутренних вентиляторов не требуется. Абсолютно все материалы блоке усиления немагнитные, а силовые трансформаторы расположены в стальном экранирующем боксе. Не случайно и M 10 и и S 10 весят более 50 кг каждый, что, кстати, еще и способствует механической стабильности и виброизоляции усилителя.

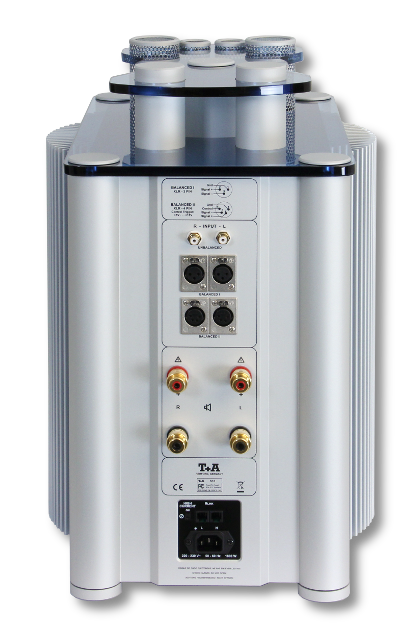

S 10: разъемы на задней панели

S 10 подключается к предусилителю с помощью разъемов RCA или XLR (двух видов: 3-штырьковые или 4-штырьковые).

Два идентичных выходных усилителя подключены каждый к своим выходным клеммам — высококлассным WBT nextgen™. Клеммы удобны для всех видов кабельных разъемов. Переключатель в левой части задней панели позволяет выбрать режим HighCurrent, что удваивает ток смещения выходных каскадов и переводит их в режим чистого класса А (при мощности до 35 Вт). В положении переключателя внизу усилитель переходит на максимальный размах питания выходных каскадов и максимальную выходную мощность. Все модели серии V обеспечены интерфейсом для шины управления R-Link. С помощью предусилителя P10 2 можно управлять включением и выключением всех компонентов по шине R-Link.

Характеристики могут быть изменены в процессе технических дополнений и нововведений.
